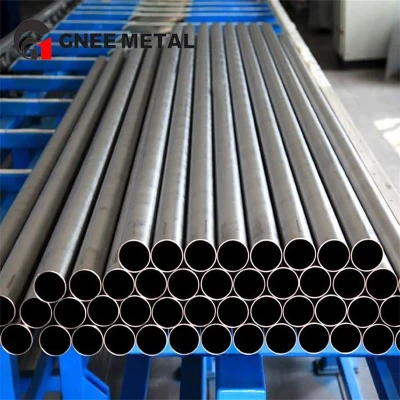

GR1 titaaniputki lämmönvaihtimille
Jun 30, 2026
GR1 Titanium Tube vs 304/316L ruostumaton teräs
| Materiaali | Pitting Resistance Equivalent Number (PREN) | Meriveden korroosionopeus (mm/vuosi) | Rakokorroosiolämpötila ( aste ) | Jännityskorroosion halkeiluvaara |
|---|---|---|---|---|
| GR1 titaani | Ei sovellu (passiivinen kalvo itse{0}}korjaava) | < 0.001 | >80 astetta | Erittäin matala |
| 304 ruostumaton teräs | ~19 | 0.05 – 0.10 | < 10°C | Korkea yli 60 astetta |
| 316L ruostumatonta terästä | ~25 | 0.02 – 0.05 | < 15°C | Kohtalainen yli 60 astetta |
| 90/10 Cu-Ni | Ei sovellu | 0.01 – 0.02 | < 40°C | Matala |
| Titaani luokka 2 | Ei sovellu | < 0.001 | >80 astetta | Erittäin matala |
GR1-titaani ei ole riippuvainen kromista tai molybdeenistä korroosionkestävyydessä - se muodostaavakaa, jatkuva ja itse{0}}parantuva passiivinen titaanidioksidikalvo (TiO₂)joka pysyy ehjänä mekaanisesti vaurioituneenakin. Tämä elokuva onvakaa merivedessä 80 asteeseen astija tarjoaakäytännössä rajaton käyttöikäkloridiympäristöissä. vartenvoimalaitosten lauhduttimetkäyttämällä merivettä jäähdytysaineena,Saumaton titaaniputki GR1on tullut alan standardi.
Lämmönjohtavuus vs. korroosionkestävyys
| Materiaali | Lämmönjohtavuus (W/m·K) | Tyypillinen seinän paksuus (mm) | Likaantumiskestävyys (m²·K/W) | Kokonais U--arvo (W/m²·K) - Vesi/vesi |
|---|---|---|---|---|
| Kupari / Cu-Ni | ~380 | 1.2 – 1.6 | Keskitaso (0,0002) | ~2,500 – 3,000 |
| 316L ruostumatonta terästä | ~16 | 0.9 – 1.2 | Keskitaso (0,0002) | ~1,800 – 2,200 |
| GR1 titaani | ~17 | 0.5 – 0.9 | Erittäin alhainen (0,00005) | ~2,200 – 2,800 |
Miksi valita GR1-titaani?
Ohuemmat seinätvoidaan käyttää, koska titaanin korroosionkestävyys eliminoi korroosiovaran tarpeen
Pienempi likaantumisalttiussileän, -oksidivapaan pinnan - ansiosta biolikaantuminen ja hilseily vähenevät merkittävästi
Suurempi putken{0}}sivunopeusvoidaan sietää (jopa 3,5 m/s merivedessä) ilman eroosio-korroosiota
Mitat ja vakiokoot
| Ulkohalkaisija (OD) | Seinän paksuus (WT) | Tyypillinen sovellus | Vakiopituus |
|---|---|---|---|
| 12,7 mm (1/2 tuumaa) | 0,70 mm, 0,89 mm | Pienet lauhduttimet, höyrystimet | 3m – 6m |
| 15,88 mm (5/8 tuumaa) | 0,89 mm, 1,09 mm | Keskilämmönvaihtimet, jäähdyttimet | 4m – 8m |
| 19,05 mm (3/4 tuumaa) | 0,89 mm, 1,09 mm, 1,24 mm | Vakiolämmönvaihtimet | 4m – 10m |
| 25,4 mm (1 tuuma) | 0,89 mm, 1,09 mm, 1,24 mm, 1,65 mm | Suuret lauhduttimet, prosessivaihtimet | 4m – 12m |
| 31,75 mm (1,25 tuumaa) | 1,09 mm, 1,24 mm, 1,65 mm | Suuri{0}}virtaussovelluksia | 4m – 12m |
| 50,8 mm (2 tuumaa) | 1,24 mm, 1,65 mm, 2,11 mm | Höyrystimet, suuret prosessinvaihtimet | 4m – 15m |
vartenmukautettuja lämmönvaihdinpaketteja, tarjoammetarkasti leikattu-pituuteen-GR1 titaaniputkiasti15 metriäkanssaOD-toleranssi ±0,08 mmjaseinämän paksuustoleranssi ±10 %. Tarjoamme myösputken-pään valmistelumukaan lukienviisto, purseenpoisto ja kiillotushelpottaa putken sujuvaa rullausta ja laajentamista putkilevyiksi.
Mikä voi mennä vikaan lämmönvaihdinputkissa?
| Todellinen epäonnistumisskenaario | Perimmäinen syy | QC-vastatoimemme | Testimenetelmä |
|---|---|---|---|
| Putki halkeaa rullattaessa putkilevyksi | Materiaali liian kovaa / riittämätön taipuisuus | Tasoitus + leimahdustesti jokaisella lämmöllä- hylkäämme, jos halkeamia ilmenee 2x OD litistymisessä | ASTM B338 mekaaniset testit |
| Pinhole-vuoto kehittyy 6 kuukauden merivedessä olon jälkeen | Standardi UT ei kata maanalaista inkluusiota | Pyörivä{0}}pyörrevirta-anturi (ET)100 % peitolla - havaitsee jopa 0,1 mm:n puutteet | Sisäinen ET-standardi kaikille lämmönvaihdintilauksille |
| Putken päät syöpyvät putkilevyn rakossa | Pintakontaminaatio myllyöljystä/jäännöksestä | Ultraäänirasvanpoisto + kuuma DI-vesihuuhtelu- poistaa kaikki orgaaniset jäämät ennen pakkaamista | Vesikatkotesti + UV-tarkastus |
| Putki tärisee ja värähtelee tukilevyissä | Jäännösjännitys kylmävedosta, joka aiheuttaa mikro{0}}liikettä | Stressiä lievittävä hehkutusvahvistettu röntgendiffraktiolla (jäännösjännitys < 50 MPa) | XRD jäännösjännityksen mittaus näytteestä |
Tehtaamme
| Metrinen | Meidän suorituskykymme | |
|---|---|---|
| Vuotuinen lämmönvaihdinputken tuotanto | 850+ tonnia (GR1 + GR2) | Meillä onsuorittaa useita suuria projekteja samanaikaisesti- ei pullonkauloja |
| Kylmäpyyhkäisynopeus (tyypillinen) | 8-12 metriä/minuutti | Nopeampi läpimeno= lyhyempi toimitusaika paketille |
| Putken enimmäispituus (yksiosainen) | 18 metriä | Vähemmän hitsejälämmönvaihtimessasi=pienempi vuotoriski |
| Seinämän paksuus (lämmöstä-lämpöön-) | ±8 % nimellisarvosta | Ennustettavissa oleva rullauskäyttäytyminen- ei yllätyksiä putkiarkissasi |
| Standardikokojen toimitusaika | 3 työpäivää (varasto) / 18 päivää (muokattu) | Projektin nopeampi valmistuminen- saat maksun aikaisemmin |
| VAR-sulamien määrä vuodessa | 120+ lämpöä | Korkea sulamistaajuus= tuoreempi materiaali, parempi jäljitettävyys |
FAQ
Q1: Miksi valita GR1-titaaniputki GR2:n sijaan lämmönvaihdinsovelluksiin?
Vastaus: GR1 tarjoaa erinomaisen muovattavuuden putkien valssaukseen ja laajentamiseen- sen pienempi myötöraja (170–310 MPa vs. GR2:n 275–450 MPa) helpottaa huomattavasti rullausta putkilevyiksi halkeilematta. Lämmönvaihtimiin, jotka vaativatputkien laaja rullaus, soihdutus tai taivutus, GR1 on ensisijainen luokka. GR2 voidaan valita, jos vaaditaan suurempaa lujuutta-ohusseinämäisiin malleihin.
Kysymys 2: Mikä on meriveden maksimilämpötila GR1-titaanisia lauhdutinputkia varten?
Vastaus: GR1-titaaniputket kestävät meriveden lämpötiloja jopa 80 astetta (176 astetta F)ilman rakokorroosion tai pistesyöpymisen vaaraa. Yli 80 asteen lämpötiloissa passiivinen kalvo pysyy vakaana, mutta vaarana onvedyn absorptiolisääntyy, jos katodisuojaa ei säädetä kunnolla. Korkeammissa lämpötiloissa toimiviin suolanpoistolaitoksiin suosittelemme luokan 2 tai 7 titaania.
Q3: Voidaanko GR1-titaanilämmönvaihdinputkia hitsata titaaniputkilevyihin?
Vastaus: Kyllä, GR1-titaaniputket voidaan hitsata titaaniputkilevyihin GTAW (TIG) -hitsauksella100 % argonsuojauksella. Hitsausliitoksen tulee ollapuhdistettu argonilla juuren puoleltahaurastumisen estämiseksi. Suosittelemme käyttöäGR1 tai GR2 täyttölankahitsaussovitusta varten. Hitsauksen jälkeisen-tarkastuksen tulee sisältääväriaineen läpäisytestaustaipneumaattinen vuototestausvarmistaaksesi hitsin eheyden.
Q4: Mitä eroa on saumattomilla ja hitsatuilla GR1-titaaniputkilla lämmönvaihtimia varten?
Vastaus: Saumattomat GR1 putketon valmistettu pyörivällä lävistyksellä ja kylmävetämällä - heillä onei hitsisaumaaja ovat suositeltaviakorkeapaineiset tai{1}}korkeapaineiset lämmönvaihtimet(esim. ydinreaktorit, kemialliset reaktorit).Hitsatut{0}}ja-vedetyt GR1-putketmuodostetaan nauhasta, hitsataan ja sitten kylmävedetään -lopullisiin mittoihin -, joita ne tarjoavattasaisempi seinämän paksuus, parempi samankeskisyys, japienemmät kustannukset, joten ne sopivat ihanteellisesti suuriin voimalaitosten lauhduttimiin. Molemmat ovat ASTM B338 -yhteensopivia.
Q5: Mitä pyörrevirtatestausstandardeja (ET) sovelletaan lämmönvaihdinputkiin?
Vastaus: Suoritamme pyörrevirtatestauksen ASTM E426:n ja ASME Section V:n mukaanvaatimukset. Lämmönvaihdinputkissa käytämme apyörivä anturijärjestelmäsaavuttaa suurempi tai yhtä suuri kuin 90 % peitto putken pinnasta. Viat arvioidaan hyväksymiskriteerien perusteellaSA-213 / SA-249- yleensä kaikki viat, jotka ylittävät 5 % seinämän paksuudesta, merkitään hylkäämistä tai lisäarviointia varten.
Q6: Toimitatko putken valssaus- ja laajennustestiraportteja?
Vastaus: Kyllä, pyynnöstä toimitamme putken laajennustestiraportitosana MTR-pakettiamme. Esitämmelitistystestit, soihdutustestit ja laajenemistestitkunkin lämmön näytteissä varmistaakseen, ettäGR1 titaaniputkikestää muodonmuutoksen, joka vaaditaan aikanaputki-putkeen-rullataan. Nämä testit suoritetaan ASTM B338 -vaatimusten mukaisesti.
